隨著視頻技術的不斷發展，出現了實時監控多路視頻畫面，將其同時提供給視頻接收者的電視墻技術，多方視頻會議和監控領域是這一技術的主要應用場景。
在視頻監控系統網絡化、數字化的今天，高清網絡攝像機、網絡攝像機、視頻服務器、硬盤錄像機、流媒體服務器等數字化設備越來越得到廣泛應用，那么它們是如何工作的呢?
首先，先了解網絡攝像機的工作原理
攝像頭的工作原理大致為：
光(景物)通過鏡頭(LENS)生成的光學圖像投射到圖像傳感器表面上，然后轉為電信號，經過A/D(模數轉換)轉換后變?yōu)閿?shù)字圖像信號，再送到數字信號處理芯片(DSP)中加工處理進行視頻編碼壓縮，再通過網線進行傳輸，后端通過電腦直接訪問解碼查看視頻或者通過解碼設備進行顯示。
網絡攝像機的工作原理
網絡攝像機內部主要結構
注1：圖像傳感器(SENSOR)是一種半導體芯片，其表面包含有幾十萬到幾百萬的光電二極管。當光電二極管受到光照射時，就會產生電荷。
注2：數字信號處理芯片DSP功能：主要是通過一系列復雜的數學算法運算，對數字圖像信號參數進行優化處理，并把處理后的信號通過USB等接口傳到PC等設備。
然后，再了解下顯示原理
都了解電腦的顯示原理，我們電腦主機顯示是通過電腦主機的顯卡進行轉換才能接到顯示器上面顯示。
網絡攝像機的工作原理也類似，要先經過數字網絡信號進行解碼，輸出可以顯示的信號進行顯示。
這就是為什么模擬攝像機可以直接通過BNC頭接到監視器直接顯示，而網絡攝像機不行。
視頻監控中常見的顯示方式

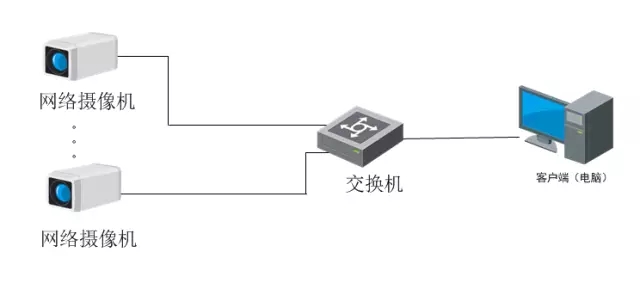

1、簡化方案：通過電腦訪問客戶端顯示視頻畫面。
用途：主要用于前期攝像機調試用
缺點：存儲不方便，管理局限性，對電腦要求較高，管理路數少;

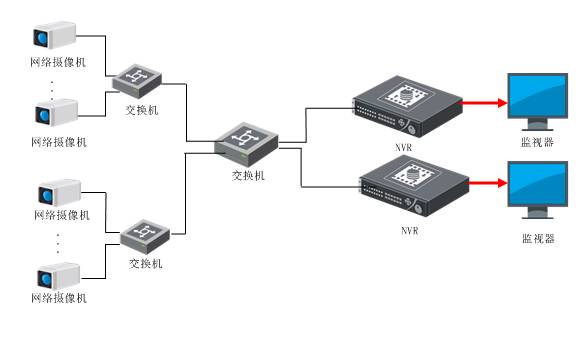

2、常見方案：通過NVR進行存儲和顯示。
用途：用于小型監控系統中，管理和操作簡單
缺點：監控點的數量取決于硬盤錄像機的路數，功能較單一，不如果有多個NVR，不能同意管理，拓展性不好。

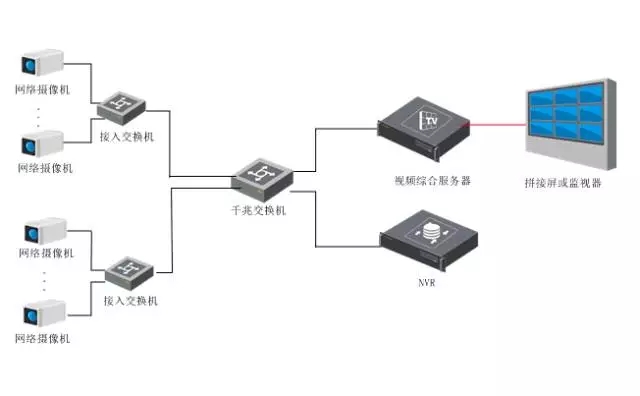

3、專業版方案：網絡攝像機進入NVR或者存儲服務器，視頻解碼服務器解碼上墻，輸出口直接連接電視墻、大屏拼接顯示設備！
用途：多用于中大型監控項目，方便管理和維護，可拓展性強。
缺點：會增加項目成本，一般解碼器(數字矩陣)的價格比較高。
從上面的描述，可以看出：當攝像機的點位數比較多，又需要集中管理解碼上墻的話，系統中必不可少的是解碼上墻設備。
市場上解碼上墻的設備種類：數據矩陣和解碼器。兩種設備的市場售價都隨著拼接屏的數量和上墻路數的增加而增加。

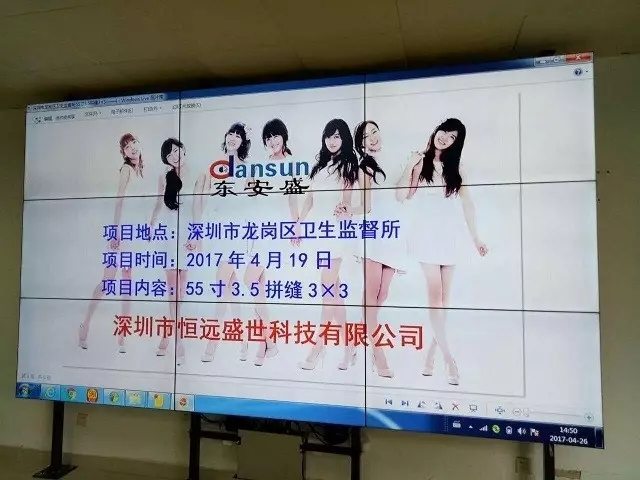

東安盛拼接屏，一樣的顯示，不一樣的清晰。
